Leichte Abwickelhaspeln

Für maximale Coilgewichte von 400 kg bis 1.500 kg

Beispiel:
Leichte Abwickelhaspel Bauweise 400 kg - 700 kg




Der Bereich der leichten Abwickelhaspeln umfasst im Standardbereich Maschinengrößen mit nachfolgenden Eckdaten. Abweichungen vom Standard sind nach Rücksprache möglich:

  • max. Coilgewicht von 400 kg bis 1.500 kg
  • Bandbreiten von 250 mm bis 400 mm
  • max. Coilaussendurchmesser von 1.300 mm
  • Ausführungen mit hydraulischer Segmentspreizung
  • Ausführungen mit manueller Hydraulikpumpe
  • Ausführungen mit Hydraulikaggregat
  • Ausführungen als Abzugshaspel ohne Antrieb
  • Ausführungen als angetriebene Haspel mit Start- / Stopp Antrieb und Rollenschalter
  • Ringe zur seitlichen Materialführung

Optional sind für diese Abwickelhaspeln Zusatzausstattungen erhältlich, wie z. Bsp.

  • Schlaufensteuerung über Initiator (Näherungsschalter)
  • pneumatisch betätigter Andrückarm mit freilaufender Andrückrolle
  • hydraulisch betätigter Andrückarm mit freilaufender Andrückrolle
  • hydraulisch betätigter Andrückarm mit angetriebener Andrückrolle
  • pneumatisch schließende Scheibenbremse
  • pneumatisch öffnende Scheibenbremse (fail-safe)
  • hydraulische Querverfahreinrichtung, Verfahrbreite 300 mm
  • zylindrische Rolle zur Coilseitenführung, hydraulisch schwenkbar und manuell verschiebbar

Nennen Sie uns Ihre Anforderung an die von Ihnen gesuchte Abwickelhaspel. Auf Basis der hier aufgeführten Grundausführungen sowie optionaler Zusatzausstattung stellen wir Ihnen Ihre individuelle Haspel zusammen. Gegebenenfalls erforderliche weitere Anpassungen prüfen und realisieren wir gerne für Sie.

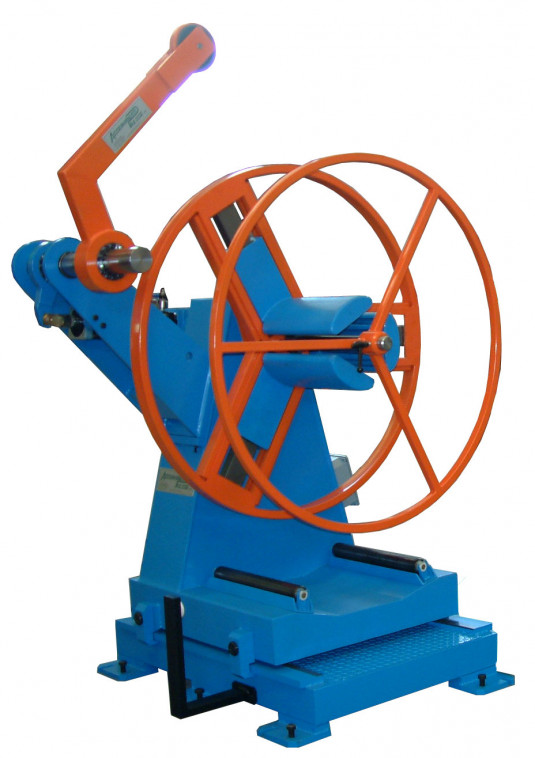

Beispiel:
Leichte Abwickelhaspel Bauweise 1.000 kg - 1.500 kg

Hier mit Option Querverfahrung zur Bandausrichtung mit der Folgemaschine

Beispielfotos können unterschiedliche Sonderausstattungen zeigen

1Andrückarm, pneumatisch Baureihe SM
Heben / Senken: pneumatisch
Seitwärtsverstellung: manuell
Andrückrolle: nicht angetrieben
2Hydraulikpumpe, manuell Baureihe SM
: für Modelle SM4 und SM7
Druckaufbau: durch Handhebelbetätigung
Einsatzzweck: Betätigung der Haspelspreizung
3Rollenschalter, Start-Stopp Baureihe SM
: für Modelle SM4, SM7, SM10, SM15
Signalauslösung: durch Kontakt des Coilmaterials mit den Rollen
Einsatzzweck: Start und Stopp der Haspel bei Schlaufe leer / voll
4Untersetzungsgetriebe im Ölbad mit Rutschkupplung Baureihe SM
: für Modelle SM4, SM7, SM10, SM15
Aufgabe: Sanftanlauf bei Start / Stopp - Betrieb
